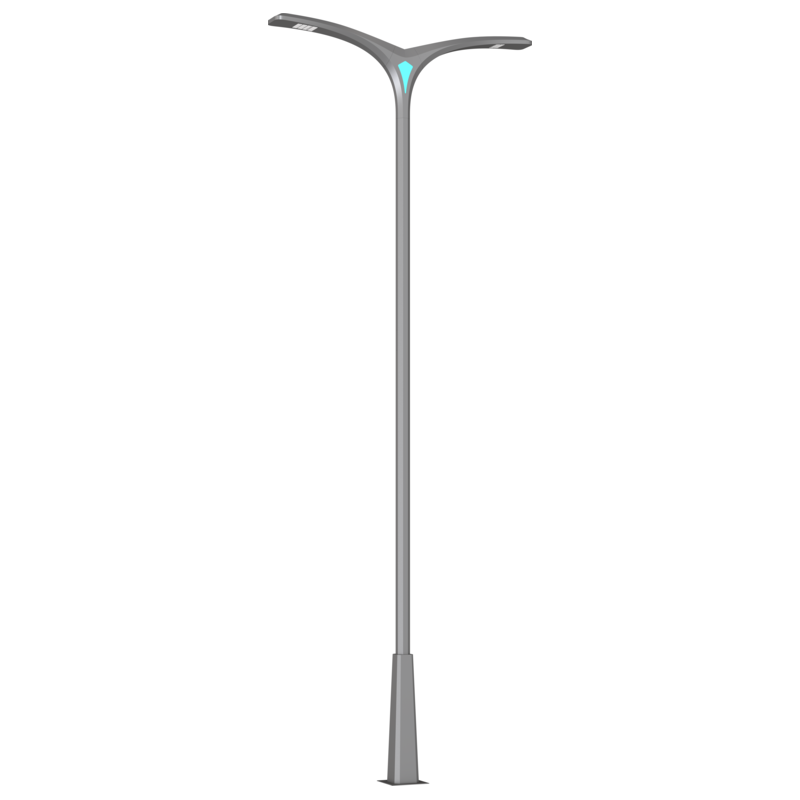

كيفية معرفة ما إذا كان هيكل مصباح شارع LED قادرًا على تحمل الحرارة العالية

عند تقييم مصباح شارع LED للمشروعات الخارجية الصعبة، يتمثل أحد الأسئلة المهمة في مدى قدرة الهيكل على تحمل الحرارة العالية دون التأثير سلبًا في السلامة أو الأداء أو العمر الافتراضي. وبالنسبة إلى مسؤولي مراقبة الجودة والسلامة، يُعد فهم مقاومة الحرارة أمرًا ضروريًا لمنع الأعطال المبكرة وضمان التشغيل الموثوق على الطرق وفي الأماكن العامة والبيئات الحضرية الكثيفة. توضح هذه المقالة العلامات والمواد وعوامل التصميم الرئيسية التي تشير إلى أن الهيكل مصمم للعمل في ظروف درجات الحرارة المرتفعة.

عمليًا، نادرًا ما ترتبط «الحرارة العالية» بدرجة الحرارة المحيطة وحدها. إذ يجب على هيكل مصباح الشارع التعامل مع عدة مصادر للحرارة في الوقت نفسه: الحرارة الناتجة عن وحدة LED ووحدة التشغيل، واكتساب الحرارة الشمسية على الأسطح الخارجية الداكنة، وضعف تدفق الهواء في التخطيطات الحضرية المدمجة، وذروات درجات الحرارة الموسمية التي تدفع المكونات المجهدة أصلًا إلى ما يتجاوز نطاق التشغيل الآمن. وقد يبدو الهيكل متينًا من الخارج، لكنه يظل غير قادر على العمل كنظام حراري.

لماذا تهم مقاومة الهيكل للحرارة أكثر مما تشير إليه العديد من المواصفات

في أنظمة الإضاءة الخارجية، لا يبدأ ارتفاع الحرارة عادةً بعطل مفاجئ وواضح. بل يبدأ بتراجع التدفق الضوئي، أو عدم استقرار وحدة التشغيل، أو تصلب الحشيات، أو تغير لون الطلاءات، أو تشوهها، أو دورات حرارية متكررة تضعف الوصلات والمثبتات. وعندما يظهر العطل المرئي، يكون المنتج غالبًا قد عمل خارج ظروفه الحرارية المثالية لأشهر.

ولهذا السبب، يجب ألا تقتصر مراجعة الجودة والسلامة على تصنيف IP أو العمر الافتراضي المعلن. فقد يظل الغلاف المصنف IP66 ساخنًا جدًا من الداخل إذا كان مسار انتقال الحرارة من لوحة LED إلى الهيكل مصممًا بشكل سيئ. وبالمثل، لا يكون العمر الافتراضي المعلن وقدره 50,000 ساعة ذا أهمية عملية إلا إذا ارتبط ببيئة حرارية تم التحقق منها، وليس بافتراضات مختبرية مثالية.

أول ما يجب فحصه: مادة الهيكل، وليس سُمك الجدار فقط

من الأخطاء الشائعة في الشراء مساواة الهيكل الثقيل بالهيكل المقاوم للحرارة. فالوزن وحده لا يقدم معلومات تذكر. وتتمثل المسائل الأكثر أهمية في الموصلية الحرارية، والاستقرار الهيكلي عند درجات الحرارة المرتفعة، والمقاومة طويلة الأمد للتآكل والتشوه.

في معظم تصاميم مصابيح الشوارع الحديثة بتقنية LED، يُعد الألومنيوم المصبوب بالقالب مادة الهيكل المفضلة، لأنه يوازن بين الموصلية الحرارية والقوة الميكانيكية والمتانة الخارجية. ويمكنه نقل الحرارة بعيدًا عن لوحة LED بفعالية أكبر بكثير من السبائك المصبوبة منخفضة الجودة أو الهياكل التي تحتوي على نسبة كبيرة من الفولاذ، والتي تحتجز الحرارة بالقرب من مصدرها. ولا يتم دائمًا الإفصاح عن مواصفات السبيكة الدقيقة في مستندات المبيعات، لذلك قد يلزم طلب بيانات المصنع أو شهادات المواد.

تشمل علامات التحذير ما يلي:

• وصف غير واضح للسبيكة، مثل «هيكل معدني» دون معلومات عن الدرجة
• عيوب صب ظاهرة أو مسامية أو عدم اتساق في بنية الجدار
• مقاطع رقيقة حول نقاط التثبيت ذات الأحمال العالية
• الاعتماد المفرط على أغطية زخرفية تعيق تبديد الحرارة

ينتج الأداء الحراري الجيد عن هيكل مصمم ليكون مكوّنًا حراريًا، وليس مجرد غلاف يحيط بالإلكترونيات.

تصميم المشتت الحراري يكشف أكثر مما يكشفه الكتيب

عادةً ما يُظهر الهيكل القادر على تحمل الحرارة العالية إدارة حرارية مقصودة في هندسته. ابحث عن زعانف ذات تباعد مناسب، وكتلة حرارية مباشرة خلف منطقة تثبيت LED، وملف خارجي يساعد على الحمل الحراري الطبيعي. قد تبدو الزعانف المتقاربة للغاية متقدمة، لكن إذا كان التباعد ضيقًا جدًا، فقد يؤدي تراكم الغبار والهواء الراكد إلى تقليل أداء التبريد الفعلي.

في تطبيقات الطرق والطرق السريعة، تهم أيضًا طريقة تركيب وحدة الإنارة. فقد لا تعمل المشتتات الحرارية المصممة لزاوية تركيب معينة بالطريقة نفسها عند تركيبها بزاوية أخرى. ويكتسب ذلك أهمية خاصة في مشروعات الاستبدال، حيث تختلف زوايا أذرع الأعمدة. وينبغي للتصميم الحراري المتين أن يتحمل اختلافات التركيب الواقعية دون التسبب في تكوّن نقاط ساخنة.

هناك سؤال تقييم مفيد وبسيط: هل يُظهر المنتج مسارًا حراريًا واضحًا من حزمة LED إلى الهواء المحيط؟ فإذا انقطع هذا المسار بسبب مواد واجهة رديئة، أو ضغط تركيب غير متساوٍ، أو حواجز داخلية غير ضرورية، فقد لا يتمكن الهيكل من التعامل جيدًا مع الحرارة المستمرة.

يُعد فصل المكونات الداخلية مؤشرًا رئيسيًا على الانضباط الحراري

لا تتقادم جميع الأجزاء الحساسة للحرارة بالمعدل نفسه. فمصابيح LED ووحدات التشغيل ومكونات الحماية من زيادة التيار وعوازل الأسلاك ومانعات التسرب والعدسات تستجيب للحرارة بطرق مختلفة. ولا يقتصر دور الهيكل المصمم جيدًا على تبديد الحرارة إلى الخارج، بل يدير أيضًا أماكن تراكم الحرارة داخليًا.

انتبه إلى ما إذا كانت حجرة وحدة التشغيل منفصلة عن حجرة LED، أو ما إذا كان كلاهما موضوعًا في تجويف مشترك ذي تدفق هواء محدود. فالتصميم المدمج ليس مفيدًا دائمًا. وفي المناخات الحارة، غالبًا ما تصبح درجة حرارة وحدة التشغيل العامل المحدد لموثوقية النظام، حتى عندما تظل لوحة LED ضمن نطاق مقبول.

فعلى سبيل المثال، قد تبدو وحدة مخصصة للطرق مثل وحدة إنارة الشوارع LED في نطاق 50-350W مناسبة على الورق بفضل غلافها IP66 وعمرها الافتراضي المقدر بـ ≥50000 ساعة، لكن السؤال الحقيقي المتعلق بالجودة هو ما إذا كانت هذه الادعاءات المتعلقة بالأداء مدعومة بفصل حراري سليم وبيانات تم التحقق منها لارتفاع درجة الحرارة أثناء التشغيل.

اطلب أدلة الاختبارات الحرارية، وليس شهادات المنتج فقط

يركز العديد من المشترين على شهادات السلامة الكهربائية وتقارير الحماية من دخول الأجسام والمياه. وهذه المستندات ضرورية، لكنها لا تثبت وحدها الأداء القوي عند درجات الحرارة المرتفعة. وتشمل المستندات الأكثر فائدة لتقييم الحرارة ما يلي:

• تقارير اختبار ارتفاع درجة الحرارة
• سجلات درجات حرارة تشغيل لوحة LED ووحدة التشغيل
• ظروف اختبار درجة الحرارة المحيطة
• بيانات المحاكاة الحرارية أو التحقق من التصميم
• مراجع LM-80 وTM-21 أو مراجع صيانة التدفق الضوئي ذات الصلة، عند الاقتضاء

ينبغي مراجعة هذه المستندات بعناية. فقد لا يعكس الاختبار الحراري الذي يُجرى في ظروف حرارة محيطة معتدلة التعرض الصيفي الفعلي على الطرق الحضرية أو في الأماكن العامة ذات التعرض الشمسي العالي. وإذا أبلغت الشركة المصنعة عن أداء مستقر عند درجة حرارة محيطة تبلغ 25°C فقط، فهذا لا يكفي للحكم على مخاطر الحرارة العالية. وبالنسبة إلى المشروعات في البيئات القاسية، تكون ظروف الاختبار الأقرب إلى الواقع الميداني أكثر دلالة. وقد تختلف الحدود المقبولة الدقيقة حسب التصميم وفئة المكونات، لذلك إذا لم يتم تحديد حدود درجات حرارة التشغيل بوضوح، تظل هذه المعلومات 【قيد التحقق】.

طلاء السطح واللون ليسا مجرد تفاصيل جمالية

تؤثر طلاءات الهيكل في كل من مقاومة التآكل والسلوك الحراري. فقد تتعرض أنظمة الطلاء الرديئة للتطبش أو التشقق أو فقدان الالتصاق بعد دورات متكررة من التسخين والتبريد. وعند حدوث ذلك، يصبح السطح المعدني أكثر عرضة للتآكل، ولا سيما في المناطق الساحلية أو الحضرية الملوثة.

كما أن اللون مهم. فالهيكل الداكن يمكنه امتصاص قدر أكبر من الإشعاع الشمسي، مما يزيد درجة حرارة الغلاف خلال ساعات النهار قبل تشغيل المصباح. ولا يستبعد ذلك تلقائيًا التشطيبات الداكنة، لكنه يعني أن الهامش الحراري ينبغي أن يكون أكبر في المناطق ذات التعرض الشديد للشمس. وبالنسبة إلى مسؤولي السلامة، فهذه مسألة تتعلق بدورة الحياة، وليست مسألة تنسيق أو مظهر.

غالبًا ما تتعطل مانعات التسرب والعدسات والمثبتات قبل جسم الهيكل

عندما يتساءل الناس عما إذا كان الهيكل يستطيع «تحمل الحرارة العالية»، فإنهم غالبًا ما يفكرون فقط في الجسم المعدني الرئيسي. لكن في الواقع، تأتي العديد من الأعطال من المواد المرتبطة به. فقد تتصلب الحشيات السيليكونية إذا لم تكن مواصفاتها مناسبة. وقد تتشوه مثبتات العدسات البلاستيكية. كما يمكن للمثبتات ذات المعالجة غير الكافية ضد التآكل أن ترتخي بعد التمدد والانكماش الحراريين المتكررين.

ولهذا السبب، ينبغي أن يشمل الفحص البصري أثناء مراقبة الجودة عند استلام المنتجات أكثر من جودة الصب. افحص ما يلي:

• انضغاطًا متجانسًا للحشية دون نقاط انحشار
• ملاءمة مادة العدسة للتعرض الخارجي للأشعة فوق البنفسجية ودرجات الحرارة
• تثبيتًا محكمًا حول حجرتي LED ووحدة التشغيل
• عدم وجود علامات ابيضاض إجهادي أو هشاشة أو تشوه للحواف على الأجزاء البوليمرية

إذا وُجدت مادة ضعيفة واحدة داخل هيكل ألومنيوم جيد بوجه عام، فقد تظل وحدة الإنارة بأكملها معرضة لخطر الفشل في الموقع.

قد تجعل ظروف الموقع تصميمًا مستقرًا في المختبر غير صالح

يمكن أن يواجه الهيكل الذي يؤدي جيدًا في الاختبارات القياسية صعوبات في الموقع. فالمناطق كثيرة الغبار تقلل كفاءة الزعانف. وقد تعيق أعشاش الطيور أو المخلفات تدفق الهواء. كما قد تؤدي تقلبات الجهد إلى زيادة الضغط على وحدة التشغيل. ويمكن للأودية الحضرية المغلقة أن تحتجز الحرارة ليلًا. وقد تتعرض التركيبات أعلى الأعمدة فوق الأرصفة العاكسة لأحمال حرارية إضافية.

ولهذا السبب، ينبغي تقييم الملاءمة الحرارية وفقًا لفئة التطبيق. فالطرق والطرق السريعة وممرات المدن الذكية لا تعرض وحدات الإنارة جميعها للنمط الحراري نفسه. وينبغي مراجعة الوحدة المصممة للاستخدام الخارجي العام في سياق المناخ المحلي، وارتفاع التركيب، والمسافة بين الأعمدة، واستراتيجية التحكم، وفترة الصيانة.

في بعض المشروعات، تكون وظائف التعتيم الذكي مثل PWM وPLC و0-10V مفيدة ليس فقط لتوفير الطاقة، بل أيضًا لتقليل المخاطر الحرارية خلال فترات ذروة الإجهاد. ولا يحل ذلك محل التصميم السليم للهيكل، لكنه قد يحسن هامش التشغيل عند دمجه مع وحدة إنارة مصممة هندسيًا بشكل صحيح.

ما ينبغي لفريق الجودة اعتباره علامات تحذير

تستحق عدة مشكلات متكررة تدقيقًا أكبر أثناء تأهيل المورد أو فحص الدفعات:

• توفير نطاق قدرة كبير ضمن هيكل متطابق واحد دون تمييز حراري واضح
• عدم تحديد نقطة Tc لوحدة التشغيل أو وحدة LED
• التركيز التسويقي على السطوع مع تقديم بيانات قليلة عن تبديد الحرارة
• كفاءة معلنة مرتفعة دون توضيح للظروف الحرارية التي تستند إليها هذه القيمة
• عدم اتساق ملاءمة أجزاء الهيكل، بما يشير إلى مشكلات في سماحات التجميع

تكتسب النقطة الأولى أهمية خاصة. فإذا استُخدم الهيكل نفسه من 50W إلى 350W، فينبغي على فرق الجودة التحقق مما إذا كانت جميع مستويات القدرة تشترك فعلًا في هامش السلامة الحرارية نفسه. وقد تكون عائلة المنتجات القابلة للتوسع مشروعة، لكن ليس كل حجم من أحجام الهياكل قادرًا على التعامل مع كل مستوى قدرة بالكفاءة نفسها.

يأتي الحكم الموثوق من التفكير في النظام ككل

يكون هيكل مصباح الشارع LED قادرًا على تحمل الحرارة عندما تشير المادة والبنية ومانعات التسرب وتخطيط المكونات وأدلة الاختبار جميعها إلى النتيجة نفسها. ولا يثبت أي ادعاء منفرد ذلك؛ فلا يكفي تصنيف IP66 وحده، ولا العمر الافتراضي وحده، ولا مجرد وصف الهيكل بأنه مصنوع من الألومنيوم المصبوب بالقالب.

وبالنسبة إلى مراقبة الجودة ومراجعة السلامة، يتمثل النهج الأكثر موثوقية في التعامل مع الأداء الحراري باعتباره مهمة للتحقق من النظام. افحص مادة الهيكل، وراجع منطق تصميم المشتت الحراري، وتحقق من فصل الحجرات، واطلب بيانات ارتفاع درجة الحرارة، وافحص الأجزاء غير المعدنية التي تتقادم بفعل الحرارة. وإذا كانت هذه العناصر متسقة، فمن المرجح بدرجة أكبر أن يوفر منتج الإضاءة تشغيلًا مستقرًا طويل الأمد في الخدمة الخارجية الفعلية.

وهذا هو الفرق بين هيكل يحيط بمصباح شارع LED فحسب، وهيكل يحمي أداءه فعليًا في ظل الحرارة.
